Mobilne systemy asystenckie i transportowe

Zapewniają kompleksową współpracę między człowiekiem a technologią

Mobilne systemy asystenckie i transportowe stanowią sieć operatorów wspomagającą pracę w inteligentnej fabryce, będąc łącznikiem wszystkich procesów produkcyjnych i montażowych. Pracują one w oparciu o „inteligencję zbiorową” albo są wykorzystywane jako mobilne, inteligentne i ergonomiczne stoły warsztatowe. Wszystkie jednostki mają jedną wspólną cechę - są systemami cyber-fizycznymi, które na pokładzie mają wszystkie niezbędne dane.

Nasze systemy asystenckie

Nasi asystenci mogą być wykorzystywani w wielu obszarach Nasi asystenci mogą być wykorzystywani w wielu obszarach i zapewniają wsparcie w zakresie logistyki materiałowej i transportu detali, a także służą jako mobilne stoły warsztatowe, pomagają przy dostawie komponentów oraz transportują części i komponenty.

Do góry

Szczegółowe informacje na temat naszych inteligentnych systemów mobilnych

Pojazd transportowy o obciążeniu użytkowym do 500 kg i wysokości do 635 mm

Opis

Mobilny pojazd transportowy MAXO-MS-TV005, kolor szaro-biały, podczas ładowania świeci się podwozie, posiada napis MAXOLUTION®, ustawiony na białym tle
Mobilny pojazd transportowy MAXO-MS-TV005
Mobilny pojazd transportowy MAXO-MS-TV005
  • ustandaryzowany, modułowy i kompaktowy pojazd
  • skalowalność możliwa dzięki różnym modułom w zakresie baterii, nawigacji i systemu przenoszenia obciążenia
  • przystosowane do zadań transportowych w logistyce produkcyjnej oraz dystrybucji
  • Podwozie trójkołowe zapewniające kompaktowe drogi przejazdu

Osprzęt do pobierania ładunku:

  • przenośniki rolkowe
  • definicja zgodna ze specyfikacją projektową
  • rozwiązania dostosowane do potrzeb klienta realizowane za pośrednictwem złącz standardowych

Nośnik ładunku:

  • skrzynki
  • półki regałowe
  • stojaki
Do góry

Dane techniczne

  • Wymiary: D = 845 mm, SZ = 600 mm, W = 415 – 635 mm
  • Waga: min. 150 kg
  • Obciążenie użytkowe: maks. 500 kg
  • Prędkość: maks. 1,4 m/s
  • Dokładność pozycjonowania: +/-10 mm
  • Podnoszenie: opcjonalnie
  • Zasilanie: Ładowanie stykowe, akumulatory, magazyn energii
  • Nawigacja: SLAM*, optyczna/RFID, transpondery RFID
  • Komunikacja: WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Pojazd transportowy o ładowności do 1200 kg i wysokości do 337 mm

Opis

Mobilny pojazd transportowy MAXO-MS-TV015, w górnej części szary, w dolnej biały, podczas ładowania świeci się podwozie, z boku posiada logo SEW-EURODRIVE, ustawiony na białym tle
Mobilny pojazd transportowy MAXO-MS-TV015
Mobilny pojazd transportowy MAXO-MS-TV015
  • ustandaryzowany, modułowy i kompaktowy pojazd z funkcją podnoszenia o dopuszczalnym obciążeniu użytkowym do 1200 kg
  • przystosowane do zadań transportowych w logistyce produkcyjnej oraz dystrybucji
  • Podwozie z napędem centralnym zapewniające kompaktowe drogi przejazdu

Osprzęt do pobierania ładunku:

  • przenośnik łańcuchowy do palet
  • Rozwiązania przeciwnajazdowe dla palet i stojaków
  • rozwiązania zgodne ze specyfikacją projektową
  • rozwiązania klienckie realizowane za pośrednictwem złącz standardowych

Nośnik ładunku:

  • palety
  • zbiornik
  • stojaki

Dane techniczne

  • Wymiary: D = 1 420 mm, SZ = 999 mm, W = 337 mm
  • Waga: min. 785 kg
  • Obciążenie użytkowe: maks. 1 200 kg
  • Prędkość: maks. 1,4 m/s
  • Dokładność pozycjonowania: +/-10 mm
  • Podnoszenie: 100 mm
  • Zasilanie: Ładowanie indukcyjne, ładowanie stykowe, akumulatory, magazyn energii
  • Nawigacja: SLAM*, indukcyjna/RFID, optyczna/RFID
  • Komunikacja: WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Pojazd transportowy o obciążeniu użytkowym do 3 000 kg i wysokości do 400 mm

Opis

Mobilny pojazd transportowy MAXO-MS-TV030 w kolorze czerwonym, ustawiony na białym tle
Mobilny pojazd transportowy MAXO-MS-TV030
Mobilny pojazd transportowy MAXO-MS-TV030
  • ustandaryzowany, modułowy pojazd o dopuszczalnym obciążeniu użytkowym do 3 000 kg
  • przystosowany do zadań transportowych w logistyce produkcyjnej oraz dystrybucji
  • Skrętny napęd przedni
  • nadający się do zapewnienia kompaktowych dróg przejazdu - dzięki innowacyjnemu sterowaniu kinematyki

Osprzęt do pobierania ładunku:

  • przenośnik łańcuchowy do palet
  • Rozwiązania przeciwnajazdowe dla palet i stojaków
  • rozwiązania zgodne ze specyfikacją projektową
  • rozwiązania klienckie realizowane za pośrednictwem złącz standardowych

Nośnik ładunku:

  • palety
  • zbiornik
  • stojaki
Do góry

Dane techniczne

  • Wymiary: D = 2 110 mm, SZ = 830 mm, W = 400 mm
  • Waga: min. 790 kg
  • Obciążenie użytkowe: maks. 3 000 kg
  • Prędkość: maks. 1 m/s
  • Dokładność pozycjonowania: +/-10 mm
  • Podnoszenie: 80 mm
  • Zasilanie: Ładowanie indukcyjne, ładowanie stykowe, akumulatory, magazyn energii
  • Nawigacja: SLAM*, indukcyjna/RFID, optyczna/RFID, transponder FRID
  • Komunikacja: WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Asystent logistyczny o obciążeniu użytkowym do 1 500 kg i wysokości do 300 mm

Opis

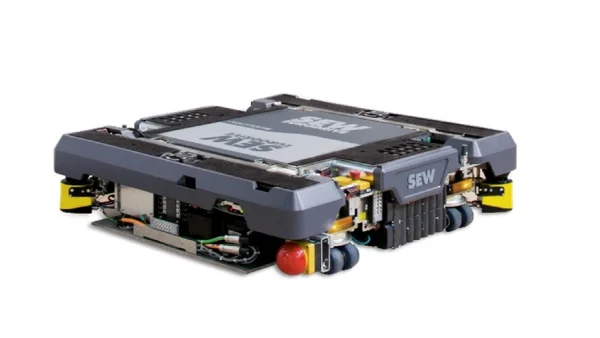

Płaski i bezobsługowy pojazd transportowy (MAXO-MS-LA) w kolorze szarym, ustawiony na białym tle
Mobilny asystent logistyczny (MAXO-MS-LA)
Mobilny asystent logistyczny (MAXO-MS-LA)
  • zadania logistyczne realizuje w sposób autonomiczny i kooperacyjny
  • Wykorzystanie „inteligencji zbiorowej” w logistyce
  • dynamiczne planowanie tras przy uwzględnieniu pobliskich pojazdów
  • realizuje swobodne łączenie modułów procesowych
Do góry

Dane techniczne

  • Wymiary: D = 1 000 mm, SZ = 1 000 mm, W = 300 mm
  • Waga: min. 383 kg
  • Obciążenie użytkowe: maks. 1 500 kg
  • Prędkość: maks. 1,5 m/s
  • Dokładność pozycjonowania: +/-2 mm
  • Podnoszenie: maks. 245 mm
  • Zasilanie: Ładowanie indukcyjne, ładowanie stykowe, akumulatory, magazyn energii
  • Nawigacja: SLAM*, optyczna/RFID, transpondery RFID, czujnik żyroskopowy
  • Komunikacja: sieć świetlna, WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Asystent logistyczny/montażu o obciążeniu użytkowym do 200 kg i wysokości do 1 070 mm

Opis

Bezobsługowy system transportowy, w kolorze szaro-białym, ustawiony na białym tle
Asystent logistyczny (MAXO-MS-LA) / asystent montażu (MAXO-MS-AA) do 200 kg
Asystent logistyczny (MAXO-MS-LA) / asystent montażu (MAXO-MS-AA) do 200 kg
  • mobilny system asystencki umożliwiający interakcję na linii człowiek-maszyna
  • Transport małych pojemników
  • może być stosowany jako mobilny asystent logistyczny i montażu
  • Ergonomia - dostosowanie wysokości roboczej
Do góry

Dane techniczne

  • Wymiary: D = 860 mm, SZ = 690 mm, W = 565 - 1 070 mm
  • Waga: min. 250 kg
  • Obciążenie użytkowe: maks. 200 kg
  • Prędkość: min. od 0,7 do maks. 1,5 m/s
  • Dokładność pozycjonowania: +/-2 mm
  • Podnoszenie: max. 500 mm
  • Zasilanie: Ładowanie indukcyjne, bateria hybrydowa
  • Nawigacja: SLAM*, optyczna/RFID, transpondery RFID, czujnik żyroskopowy
  • Komunikacja: sieć świetlna, WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Asystent logistyczny/montażu o obciążeniu użytkowym do 350 kg i wysokości do 1 015 mm

Opis

Bezobsługowy system transportowy, w kolorze szaro-białym, ustawiony na białym tle
Asystent logistyczny (MAXO-MS-LA) / asystent montażu (MAXO-MS-AA) do 350 kg
Asystent logistyczny (MAXO-MS-LA) / asystent montażu (MAXO-MS-AA) do 350 kg
  • mobilny system asystencki umożliwiający interakcję na linii człowiek-maszyna
  • dzięki 2 kompleksowym trybom może być stosowany jako mobilny asystent logistyczny i montażu
    • Tryb montażu umożliwia bezpieczną pracę bezpośrednio przy mobilnym asystencie
    • Tryb logistyczny umożliwia transport pomiędzy poszczególnymi modułami fabryki z zastosowaniem zależnych od prędkości pól ochronnych
  • Ergonomia - dostosowanie wysokości roboczej
  • poziom zamocowania osprzętu do pobierania ładunku zgodny ze specyfikacją klienta dla różnych zastosowań - umożliwia zastosowanie w różnych aplikacjach
Do góry

Dane techniczne

  • Wymiary: D = 1 200 mm, SZ = 600 mm, W = 715 - 1 015 mm
  • Waga: min. 450 kg
  • Obciążenie użytkowe: maks. 350 kg
  • Prędkość: min. od 0,3 do maks. 1 m/s
  • Dokładność pozycjonowania: +/-2 mm do +/-25 mm
  • Podnoszenie: maks. 300 mm
  • Zasilanie: Ładowanie indukcyjne, magazyn energii wykorzystujący kondensatory dwuwarstwowe
  • Nawigacja: SLAM*, indukcyjna
  • Komunikacja: sieć świetlna, WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Asystent montażu o obciążeniu użytkowym do 250 kg i wysokości do 900 mm

Opis

Wysoki bezobsługowy system transportowy, w kolorze szaro-białym, wyposażony w wyświetlacz w obszarze roboczym, ustawiony na białym tle
Asystent montażu (MAXO-MS-AA) do 250 kg
Asystent montażu (MAXO-MS-AA) do 250 kg
  • przemieszcza się pomiędzy poszczególnymi stanowiskami pracy jako mobilny stół warsztatowy i dostosowuje swoją wysokość roboczą
  • Zastosowanie automatyki wykorzystującej systemy cyber-fizyczne
  • Udostępnianie interaktywnych instrukcji roboczych zgodnie z kolejnością montażu
Do góry

Dane techniczne

  • Wymiary: D = 1 000 mm, SZ = 550 mm, W = 900 mm
  • Waga: min. 200 kg
  • Obciążenie użytkowe: maks. 250 kg
  • Prędkość: maks. 0,3 m/s
  • Dokładność pozycjonowania: +/-2 mm
  • Podnoszenie: 200 mm
  • Zasilanie: Ładowanie indukcyjne
  • Nawigacja: indukcyjna, transponder RFID
  • Komunikacja: WLAN

Kapsuła logistyczna o obciążeniu użytkowym do 1 500 kg, wysokość 300 mm

Opis

wysoka bezobsługowa kapsuła transportowa z żaluzjami, biała w górnym obszarze, czerwony poprzeczny pasek, na dole kolor szary, ustawiona na białym tle
Kapsuła logistyczna (MAXO-MS-CA) do 1 500 kg
Kapsuła logistyczna (MAXO-MS-CA) do 1 500 kg
  • samojezdne ustandaryzowane pojazdy do transportu towarów
  • autonomiczny transport towarów w opakowaniu
  • Transport wewnętrzny i zewnętrzny
  • autonomiczna interakcja z innymi systemami biorącymi udział w przepływie towarów
  • zintegrowany łańcuch logistyczny (na poziomie przepływu danych i materiałów)
Do góry

Dane techniczne

  • Wymiary: D = 1 000 mm, SZ = 1 000 mm, W = 300 mm
  • Waga: min. 400 kg
  • Obciążenie użytkowe: maks. 1 500 kg
  • Prędkość: maks. 1,5 m/s
  • Dokładność pozycjonowania: +/-2 mm
  • Podnoszenie: –
  • Zasilanie: Ładowanie indukcyjne, bateria hybrydowa
  • Nawigacja: SLAM*, optyczna/RFID, transpondery RFID, czujnik żyroskopowy
  • Komunikacja: WLAN


*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Asystent produkcyjny o obciążeniu użytkowym do 10 kg i wysokości do 900 mm

Opis

Wysoki bezobsługowy system transportowy z zamontowanym żółtym robotem KUKA wyposażonym w ramię chwytające i jednostkę sterującą, ustawiony na białym tle
Asystent produkcyjny (MAXO-MS-HA) do 10 kg
Asystent produkcyjny (MAXO-MS-HA) do 10 kg
  • mobilny, autonomiczny robot optymalnie wspiera ludzi
  • różne chwytaki umożliwiają zastosowanie do wykonywania różnych zadań:
    • procesy montażu i łączenia
    • zautomatyzowany załadunek maszyny
    • zautomatyzowany rozładunek maszyny
  • mobilna platforma zapewniająca maksymalną elastyczność
Do góry

Dane techniczne

  • Wymiary: D = 1 000 mm, SZ = 850 mm, W = 900 mm
  • Waga: min. 500 kg
  • Obciążenie użytkowe: maks. 10 kg
  • Prędkość: maks. 1 m/s
  • Prędkość robota: 2 m/s (liniowo)
  • Dokładność pozycjonowania: +/-2 mm
  • Podnoszenie: –
  • Zasilanie: Ładowanie indukcyjne, akumulatory, magazyn energii wykorzystujący kondensatory dwuwarstwowe
  • Nawigacja: indukcyjna, optyczna, transponder RFID, czujnik żyroskopowy, kamera odczytująca kody QR
  • Komunikacja: WLAN
Do góry

Szczegółowe informacje na temat naszych inteligentnych systemów asystenckich

Mobilny asystent logistyczny - wysokie obciążenia

Dane techniczne

Mobilny asystent logistyczny do wysokich obciążeń
Mobilny asystent logistyczny do wysokich obciążeń
Mobilny asystent logistyczny do wysokich obciążeń

Nasi mobilni asystenci logistyczni wykonują różnorodne zadania transportowe, a ich zasada działania wzoruje się na funkcjonowaniu społeczności mrówek. Tworzą one autonomiczne, inteligentne, samoregulujące systemy asystenckie.

  • Wymiary
    • Długość: 1000 mm
    • Szerokość: 1000 mm
    • Wysokość: 300 mm
  • Waga: 383 kg
  • Obciążenie użytkowe: 1000 kg
  • Prędkość: 1 m/s
  • Dokładność pozycjonowania: +/- 2 mm
  • Podnoszenie: 80 mm
  • Zasilanie
    • MOVITRANS, kondensator dwuwarstwowy, magazyn energii, akumulatory
  • Nawigacja
    • indukcyjna
    • optyczna
    • transponder RFID
    • czujnik żyroskopowy
    • SLAM*
  • Komunikacja: WLAN

*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Do góry

Mobilny asystent logistyczny - niskie obciążenia

Dane techniczne

Asystent_produkcyjny
Mobilny asystent logistyczny
Mobilny asystent logistyczny

Nasze logistyczne systemy asystenckie służą do transportu małych ładunków i dostosowują się do określonej wysokości roboczej, a dzięki temu mogą być również wykorzystywane jako asystenci montażu. Pojazdy same tworzą mapę otoczenia, dzięki czemu mogą samodzielnie poruszać się po pomieszczeniu. W formie zabezpieczenia zostały wyposażone w skanery laserowe oraz optyczne czujniki odległości. Optyczna transmisja danych wykorzystuje LED.

  • Wymiary: D = 800 mm, SZ = 600 mm, W = 450 mm
  • Waga: 250 kg
  • Obciążenie użytkowe: 200 kg
  • Prędkość: 0,7 m/s do 1,5 m/s
  • Dokładność pozycjonowania platformy: +/- 2 mm
  • Podnoszenie: 500 mm
  • Zasilanie: MOVITRANS, bateria hybrydowa
  • Nawigacja: SLAM*, indukcyjna, optyczna
  • Komunikacja: sieć świetlna, WLAN drogą radiową, WLAN za pośrednictwem kabla promieniującego SEW

*SLAM - Simultaneous Localization and Mapping - symultaniczna lokalizacja oraz mapowanie

Mobilni asystenci montażu

Dane techniczne

Mobilni asystenci montażu
Mobilni asystenci montażu
Mobilni asystenci montażu

Jak sama nazwa wskazuje, mobilny asystent montażu działa jak ruchomy stół roboczy. Objeżdża poszczególne stanowiska pracy i dostosowuje się do określonej wysokości roboczej. Za pośrednictwem tabletu istnieje możliwość wyświetlania informacji, na przykład interaktywnych instrukcji roboczych odnośnie określonej operacji montażowej.

  • Wymiary: D = 1000 mm, SZ = 550 mm, W = 900 mm
  • Waga: 200 kg
  • Obciążenie użytkowe: 250 kg
  • Prędkość: 0,3 m/s
  • Dokładność pozycjonowania platformy: +/- 2 mm
  • Podnoszenie: 200 mm
  • Zasilanie: MOVITRANS
  • Nawigacja: indukcyjna, transponder RFID
  • Komunikacja: WLAN za pośrednictwem kabla promieniującego SEW

Mobilny asystent produkcyjny

Dane techniczne

Mobilny asystent produkcyjny
Mobilny asystent produkcyjny
Mobilny asystent produkcyjny

Nasze systemy mogą zostać wyposażone w różnego rodzaju chwytaki, dzięki czemu mogą być wykorzystywane na przykład przy montażu silników lub automatycznym załadunku i rozładunku maszyn. Zdolność interakcji człowiek-maszyna pozwala na wspieranie ludzkich umiejętności a funkcja mobilnej platformy zapewnia maksymalną elastyczność.

  • Wymiary: D = 1000 mm, SZ = 850 mm, W = 900 mm
  • Waga: 500 kg
  • Obciążenie użytkowe: 10 kg
  • Prędkość: 1 m/s
  • Prędkość robota: 2 m/s (liniowo)
  • Dokładność pozycjonowania platformy: +/- 2 mm
  • Zasilanie: MOVITRANS, kondensator dwuwarstwowy, magazyn energii, akumulatory
  • Nawigacja: indukcyjna, optyczna, transponder RFID, czujnik żyroskopowy, kamera odczytująca kody QR
  • Komunikacja: WLAN za pośrednictwem kabla promieniującego SEW

Mobilna kapsuła logistyczna

Dane techniczne

Mobilna kapsuła logistyczna
Mobilna kapsuła logistyczna
Mobilna kapsuła logistyczna
  • Samojezdne ustandaryzowane pojazdy do transportu towarów
  • Autonomiczny transport towarów w opakowaniu
  • Transport wewnętrzny i zewnętrzny
  • Autonomiczna interakcja z innymi systemami biorącymi udział w przepływie towarów
  • Zintegrowany łańcuch logistyczny (na poziomie przepływu danych i materiałów)
Kontakt

Proszę wprowadzić swój kod pocztowy, aby skontaktować się z odpowiednią osobą kontaktową.

Ostatnio odwiedzone
